快速反平方根算法

什么是反平方根

反平方根即平方根的倒数：

y = \frac{1} {\sqrt x}

该计算表达式在图形学中的向量正规化中经常用到，对于大规模场景的法线向量计算，如果仅使用

float rsqrt(float number)
{
	float y = 1 / sqrt(number);
  	return y;
}

就显得非常笨拙。

因为在计算机中，一般加法与乘法都是经过硬件优化的，计算速度会很快，求平方根则不同。

为了更快的计算一个浮点数的平方根的倒数，一个更快更奇怪的算法在《雷神之锤3》中被提出（可能更早），该算法也成为了Magic Number的典型案例。

float Q_rsqrt( float number )
{
	long i;
	float x2, y;
	const float threehalfs = 1.5F;

	x2 = number * 0.5F;
	y  = number;
	i  = * ( long * ) &y;                       // evil floating point bit level hacking
	i  = 0x5f3759df - ( i >> 1 );               // what the fuck?
	y  = * ( float * ) &i;
	y  = y * ( threehalfs - ( x2 * y * y ) );   // 1st iteration
//y  = y * ( threehalfs - ( x2 * y * y ) );   // 2nd iteration, this can be removed

	return y;
}

要理解该算法是如何工作的，我们需要掌握一些内容：

浮点数在计算机内存中的存储方式
c语言中的类型转换与重解释
牛顿迭代法（求函数的近似零点）

IEEE 754

在IEEE 754标准中，定义了浮点数在计算机中的存储方式：

以32位浮点数为例（在c语言中为float）

IEEE 754 单精度浮点数位布局

其中32位bit被分割成了3部分（科学计数法）：

Sign 符号位，0为正数，1为负数。
Exponent 指数位，简写为 $E$ ，一共包含8位bit。
Fraction 或 Mantissa 尾数位，简写为 $M$ ，一共包含23bit。

对于求反平方根的算法，符号位可以不进行讨论，因为输入的浮点数只有为正该算法才在实数域中有意义。

对于指数位 $E$ （移码），可以表示-126到127（-127和128被用作特殊值处理），实际表示的2的指数应该是 $E-127$ 。

对于尾数位 $M$ ，表示的是科学计数法中，尾数的小数点后的数字，因为在二进制的科学计数法表示里，尾数的小数点前的数字必为1。

那么，根据IEEE 754的定义，一个浮点数（32位）F就可以表示为：

F = (-1)^S \cdot 2^{E - 127} \cdot (1 + 2^{-23}M)

在本算法中，符号位可以认为恒0，即可化简为：

F = 2^{E-127}\cdot (1+2^{-23}M)

同时，如果我们将该32位看作是int或long（在c语言中二者可以看做同一类型），那其对应的整形数 $L$ 为：

L = 2^{23}E + M

对于同样的32位bit，我们可以将其解释为浮点数 $F$ ，也可以解释为整数 $L$ 。那么 $F$ 和 $L$ 之间有没有数量上的关系？

$L$ 与 $F$ 的关系

对于 $F$ 的表达式，我们可以进行这样的运算：

\begin{align} F=& 2^{E-127}\cdot(1+2^{-23}M) \\[1ex] \log_2(F)=&\log_2(2^{E-127} \cdot (1+2^{-23}M)) \\[1ex] \log_2(F)=&\log_2(2^{E-127}) + \log_2(1+2^{-23}M)\\[1ex] \log_2(F)=&E-127 + \log_2(1+2^{-23}M) \end{align}

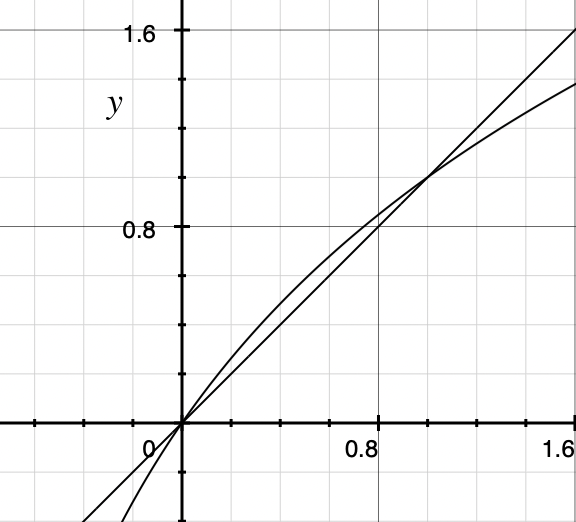

观察函数 $f(x)=x$ 与 $g(x)=\log_2(x+1)$

当 $0\le x \le 1$ 时， $f(x)\approx g(x)$ 即可表示为 $f(x) = g(x) + \mu$ ，其中 $\mu$ 为误差。

故 $\log_2(1+2^{-23}M)\approx2^{-23}M + \mu$ ，即：

\begin{align} \log_2(F) =& E - 127 + \log_2(1 + 2^{-23}M) \\[1ex] \log_2(F) =& E - 127 + 2^{-23}M + \mu \\[1ex] \log_2(F) =& 2^{-23}(2^{23}E + M) + \mu - 127 \end{align}

又因为 $L=2^{23}E + M$ ，得

\log_2(F) = 2^{-23}L + \mu - 127

至此，我们得到了对于同一32位二进制串的浮点数解释 $F$ 与整数解释 $L$ 之间的近似数量关系。

c语言中的类型转换与重解释

Type punning (类型双关): c++中可以使用reinterpret_cast实现双关

在c语言中，如果我们需要将32位浮点数float转为long（或int），我们可以显示得：

float num_float = 3.3;
long num_long = (long)num_float;

得到的结果num_long为3。

但是如果我们更底层的，对于IEEE 754中提到的，我想把32位浮点数，转换成32bit都相同的整形，该如何做呢？

在程序运行中，变量的数据一般是存储在内存中，在c语言里可以通过&来获取变量的地址。而(long *) 地址即可使用long的指针指向该地址，再使用*获取该指针的内容，即可实现了在c语言里使用指针重解释内存中的数据类型。

即Q_rsqrt函数中的i = * ( long * ) &y; ，y本为float类型，使用该方法可以将其bit不变得解释为long类型的i变量。

求解反平方根的近似

在求解之前，我们先回顾上面的结论：

\begin{align} \log_2(F) = 2^{-23}L + \mu - 127 \end{align}

其中 $F$ 为32位bit的浮点数解释， $L$ 为32位bit的整形解释。而在c语言中使用指针可以实现 $F$ 与 $L$ 的转换，更重要的是，转换是极快的。

至此，我们可以明确快速平方根的算法的目的：

求解有效32位浮点数的平方根的倒数
尽可能的只使用加法、乘法与位运算
时间复杂度为常数
可以有一些误差（计算机存储浮点数本身就有误差）

值得注意的是，浮点数本身不支持位运算

回到一开始的问题，求解： $y=1/\sqrt x$

问题可以表示为：

F_y = 1 / \sqrt{F_x}

\begin{align} F_y =& 1 / \sqrt{F_x} \\[1ex] \log_2(F_y) =& \log_2(1/\sqrt{F_x}) \\[1ex] \log_2(F_y) =& \log_2(F_x^{-1/2}) \\[1ex] \log_2(F_y) =& -\frac{1}{2}\log_2(F_x) \end{align}

将 $\log_2(F) = 2^{23}L + \mu - 127$ 带入上式：

\begin{align} \log_2(F_y) =& -\frac{1}{2}\log_2(F_x) \\[1ex] 2^{-23}L_y + \mu - 127 =& -\frac{1}{2}(2^{-23}L_x + \mu - 127) \\[1ex] 2^{-23}L_y =& -\frac{1}{2}(2^{-23}L_x + 3\cdot(\mu - 127))\\[1ex] L_y=& \frac{3}{2}\cdot2^{23}\cdot(127 - \mu) -\frac{1}{2}L_x \end{align}

对于上式结果： $L_y=\frac{3}{2}\cdot 2^{23} \cdot (127 - \mu) - \frac{1}{2} L_x$

$F_x$ 表示32位bit的 $x$ 的浮点数表示， $L_x$ 表示32位bit的 $x$ 的整形表示。在c语言中，二者是可以互相转换的。

前半部分： $\frac{3}{2}\cdot 2^{23}\cdot (127-\mu) = \mathrm{0x5f3759df}$ ，在 $\mu=0.04505$ 时成立，更通用的，可以使 $\mu=0.0430$ 。

后半部分： $-\frac{1}{2 }L_x$ 在c语言中可以使用位操作实现：-(Lx >> 1)

故使用c语言实现该表达式为：

long Ly = 0x5f3759df - (Lx >> 1);

即原算法实现中的内容。

通过该公式可以求出 $L_y$ ，再在c语言中通过Fy = * (float *) &Ly即可求得 $F_y$ 。

牛顿迭代

在上述推导中，我们用到了 $\log_2(x+1) \approx x + \mu$ 。

一般情况下 $\mu=0.0430$ ，该算法实现中取了 $\mu=0.04505$ 。都是为了使用 $x+\mu$ 逼近 $\log_x(x+1)$ 。

虽然误差总是不可避免，为了减少这种逻辑上带来的误差，我们需要将误差尽可能的减少。

牛顿迭代法是一种用来近似函数零点的方法：

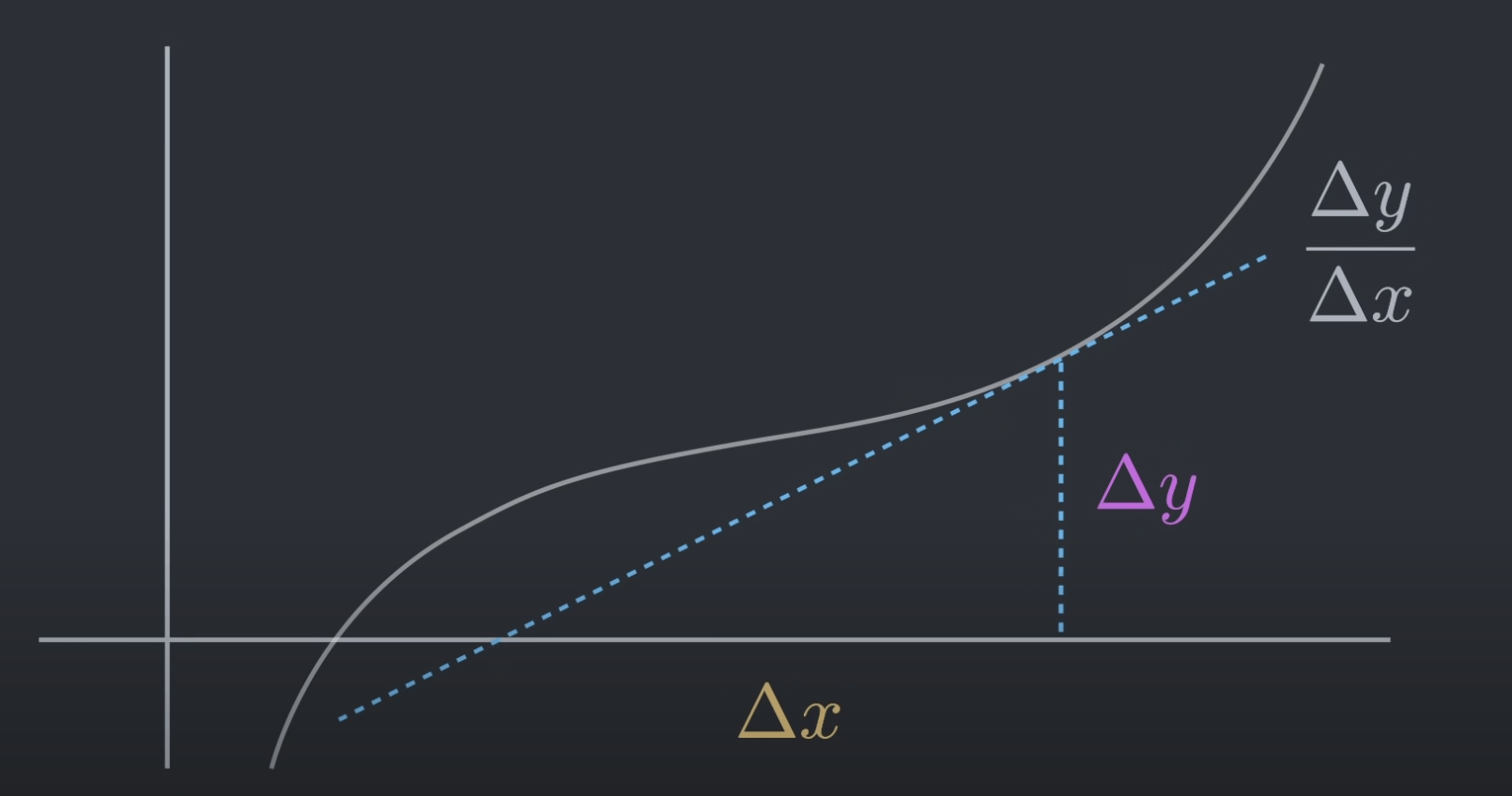

牛顿迭代

对于某复杂函数，我们无法推导出其零点的表达式，或者零点的表达式不利于计算机的计算，我们就可以使用牛顿法来近似得到零点。

牛顿法的核心思想是：切线是曲线的线性逼近

对于某一可导函数，我可以取其定义域内的任意 $x$ ：

在函数上对应 $x$ 的位置求一阶导数，即函数在 $x$ 位置的切线。
该切线与X轴最多有一个交点，如果有交点的话，我们就以该交点为 $x$ 重复求切线，求切线与X轴交点的这个过程。

每次求的切线与X轴的交点都更加逼近函数的真正零点。

根据上图，容易得到：

\begin{align} \Delta x =& \frac{\Delta y}{\frac{\Delta y}{\Delta x}} \\[1ex] \Delta x =& \frac{f(x)}{f^\prime(x)} \\[1ex] x_{new} =& x - \frac{f(x)}{f^\prime(x)} \end{align}

对于牛顿法求零点，我们需要知道

函数的表达式
初始迭代值

所以对于本算法，我们需要构造 $y$ 的函数，使得其零点为 $y=\frac{1}{\sqrt x}$ 。

经过一些变换，我们就可以写出该函数：

f(y) = \frac{1}{y^2} - x

约束 $y>0$ ，易得： $f^\prime(y) = -2 \cdot y^{-3}$

使用牛顿法的前提：函数表达式我们有了，初始迭代值我们也在上面求出来了 $F_y$ 。

那就可以开始进行牛顿迭代的推导：

\begin{align} y_{new} =& y - \frac{f(y)}{f^\prime(y)} \\[1ex] y_{new} =& y - \frac{y^{-2} - x}{-2 \cdot y^{-3}} \\[1ex] y_{new} =& y + \frac{1}{2} (y - xy^3) \\[1ex] y_{new} =& y(\frac{3}{2} - \frac{1}{2}xy^2) \end{align}

我们可以明确上式中： $y$ 是迭代的值，初识迭代值为 $F_y$ ， $x$ 为 $y=\frac{1}{\sqrt x}$ 中的 $x$ 。

那么就很容易可以转换成c语言中的：

Fy = Fy * (1.5 - 0.5 * x * Fy * Fy);

对应源代码中的：

y  = y * ( threehalfs - ( x2 * y * y ) );

在该算法过程中，进行一次迭代即可满足精度的需求。

现在我们就可以把原码进行完整的解释：

float Q_rsqrt( float number )
{
	long i;
	float x2, y;
	const float threehalfs = 1.5F;   // 牛顿迭代中的1.5

	x2 = number * 0.5F;
	y  = number;
	i  = * ( long * ) &y;                      // 将32bit浮点数y重新解释为32bit整形i
	i  = 0x5f3759df - ( i >> 1 );              // 对i求反平方根的近似
	y  = * ( float * ) &i;                      // 把32bit整形i重新解释为32bit浮点数y
	y  = y * ( threehalfs - ( x2 * y * y ) );  // 第一次牛顿迭代
//y  = y * ( threehalfs - ( x2 * y * y ) );   // 第二次迭代，看起来不需要

	return y;
}

推广到double类型

以上的算法只针对32位浮点数float，对于64位浮点数double我们也可以应用该思想设计出快速的反平方根算法。

在double类型的64位bit中：

符号位占1bit
指数位 $E$ 占11bit
尾数位 $M$ 占52bit

有了这些数据，我们就可以写出c语言中的函数实现：

double Q_rsqrt(double number)
{
	long long i;
	double x2, y;
	const double threehalfs = 1.5F;   // 牛顿迭代中的1.5

	x2 = number * 0.5F;
	y  = number;
	i  = * ( long long * ) &y;                       // 将64bit浮点数y重新解释为64bit整形i
	i  = 0x5fdd3020c49ba400 - ( i >> 1 );               // 对i求反平方根的近似
	y  = * ( double * ) &i;                      // 把64bit整形i重新解释为64bit浮点数y
	y  = y * ( threehalfs - ( x2 * y * y ) );   // 第一次牛顿迭代
//y  = y * ( threehalfs - ( x2 * y * y ) );   // 第二次迭代，看起来不需要

	return y;
}

其中0x5fdd3020c49ba400根据 $\mu$ 的实际取值不同而不同。
