计算机图形学-纹理

概述

纹理映射是着色部分的内容,包括了抗混叠等技术。

重心坐标 Barycentric Coordinates

重心坐标是定义在三角形上的,表示为(α,β,γ)(\alpha, \beta, \gamma),满足:

(x,y)=αA+βB+γCα+β+γ=1\begin{aligned} (x, y) &= \alpha A + \beta B + \gamma C \\ \alpha + \beta + \gamma &= 1 \end{aligned}

当点在三角形内时,满足:

α>0β>0γ>0\alpha > 0 \wedge \beta > 0 \wedge \gamma > 0

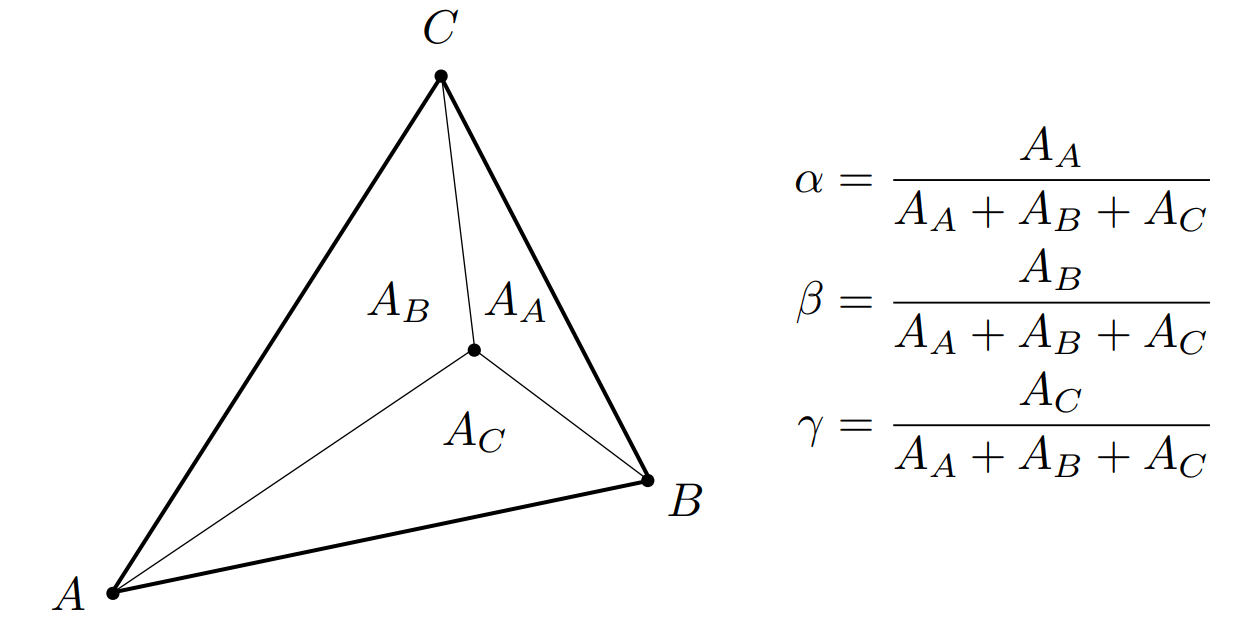

重心坐标可以通过面积比求出,如图

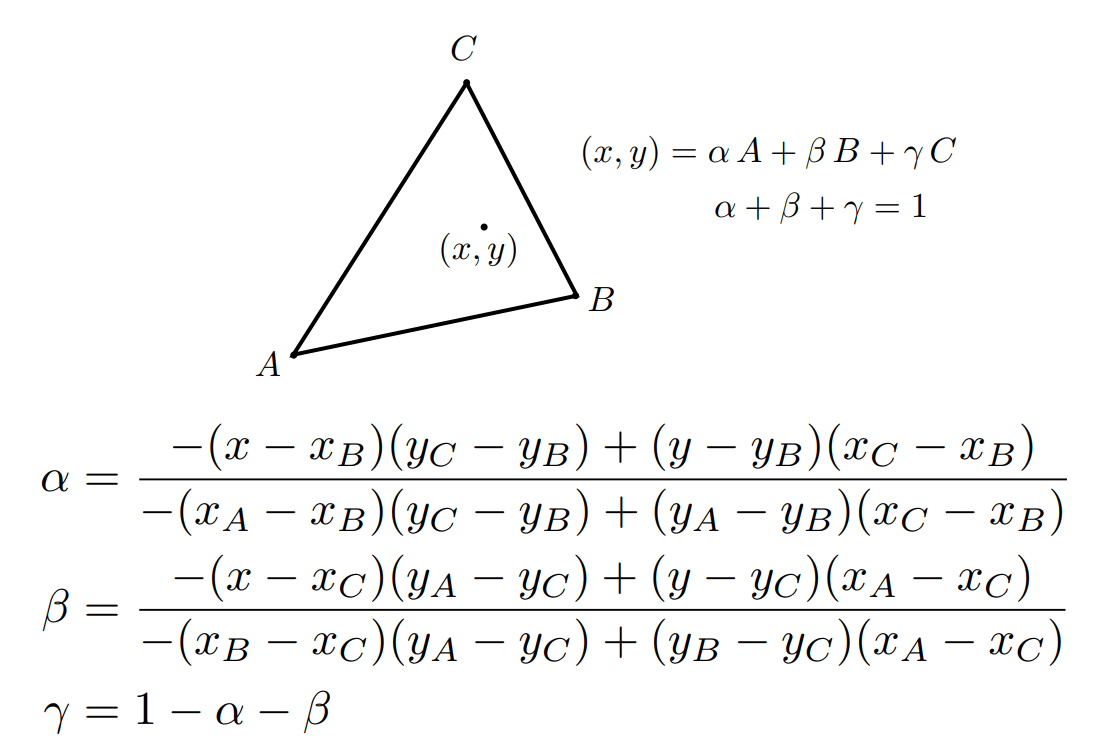

除了用面积算,还可以直接通过笛卡尔坐标系下的坐标进行计算

使用重心坐标进行插值

对需要插值的对象也用重心坐标的形式表示

重心坐标不能保证投影变换后坐标不变,所以对于深度信息等需要现在三维空间中插值,再投影到屏幕空间。

纹理映射

对于光栅化之后的点(u,v)进行纹理映射:texture.sample(u,v),采样得到的值可以替代Blinn-Phong反射模型中漫反射光照中的KdK_d参数,用来表示物体表面本来的颜色。

在纹理采样过程中会遇到一些问题:

纹理放大
